もうガラス切りは失敗しない

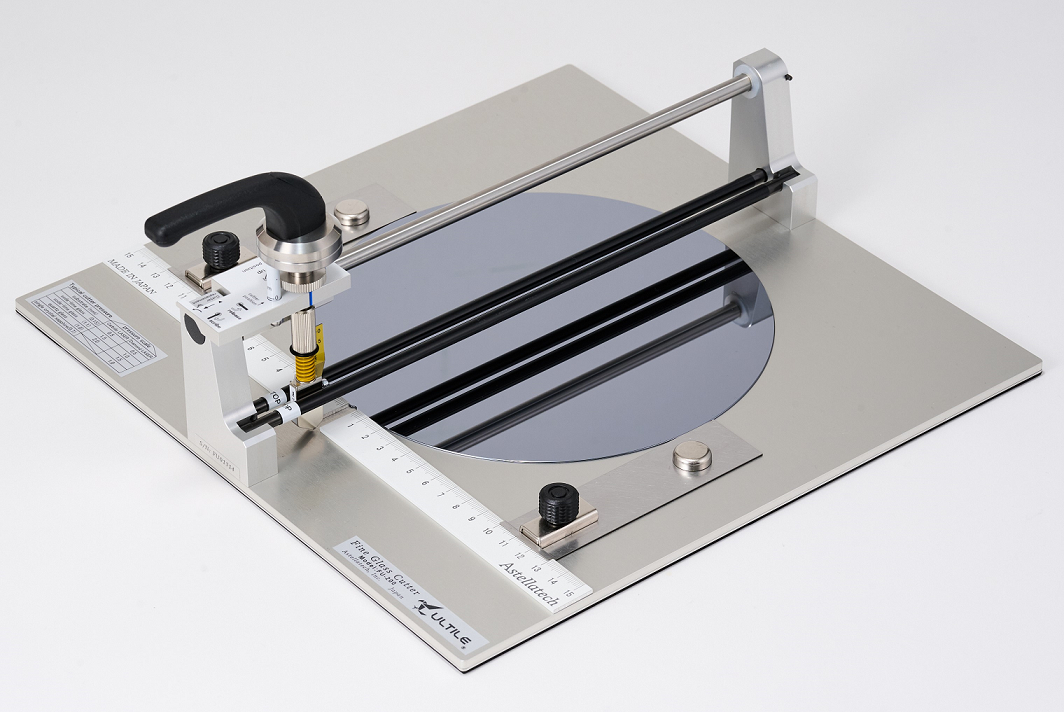

ファインガラスカッター・アルタイル（ULTILE）
切り込み圧力がバネ圧で調整できるようになりました。
LASER刃標準搭載です。
シリコン基板もサファイヤ基板もカットできます
刃の選び方はこちら
この度、原材料の高騰や諸経費の値上がりにより、2023年9月よりアルタイル本体と替刃の価格を改定させていただくことになりました。
お客様には大変ご迷惑をお掛けいたします。何卒ご理解、ご了承の程お願い申し上げます。
※対応ガラスサイズ400mm以上は受注生産品になります。
※マグネット基板ガイドは、アルタイル本体には付属しておりません。
本体、各種オプション品のデモ機の貸し出しも行っております。
お気軽にお問い合わせください。
アルタイルでの切り方、オプション品、割り方のテクニックを紹介した
動画ページを是非ご覧下さい
オプション品

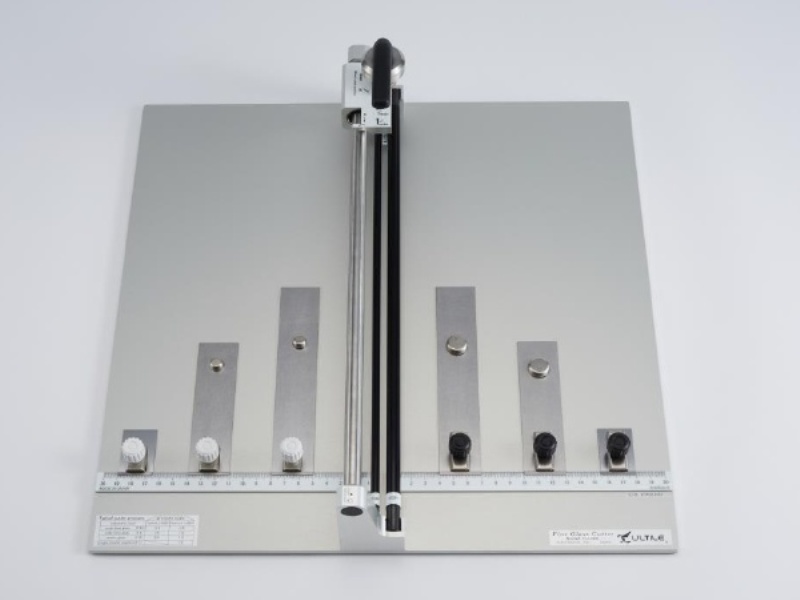

マグネット基板ガイド
標準品 MG・MGL・MGU
ガラスや基板の固定に便利なマグネット式のガイドです。
2個で挟んで使用するのがお勧めです。
ウェハーを切断する場合は、ロングタイプをご使用ください。
(MGL：2～4インチ、MGU：5～12インチ対応)
MGUはFU-200サイズ以上専用です。
高吸着品 MGA・MGLA・MGUA
裏面がシリコーンゴムのため動きづらく、常に同じ寸法で切りたい場合に便利です。
高吸着品で寸法を合わせ、反対側から標準品で挟んで使用します。
標準品とのセットでお使いください。

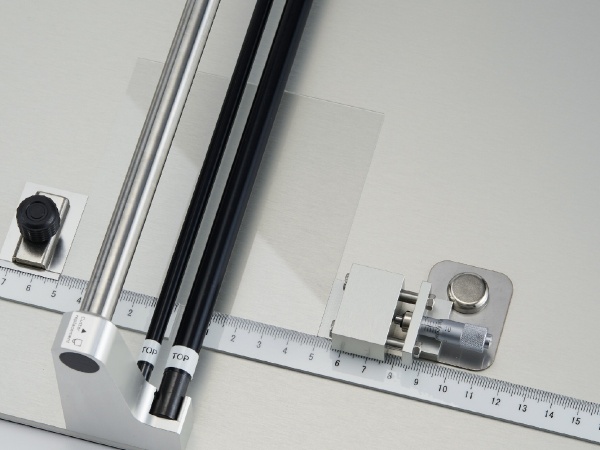

精密位置出し品 MGP
マイクロメーターで調節を行うため、精密なカットが可能です（±0.03mm）。
位置合わせ用ルーペ
専用ルーペ LP
倍率5倍の専用ルーペです。
各ホルダーに取り付けて使用します。
スケール用ルーペホルダー LHS
スケールを垂直に見ることができるため、ガイドをより正確に合わせることができます。寸法精度が欲しい場合に便利です。(ルーペは別売です。)
カット位置確認用ルーペホルダー LHC
カット位置の確認に便利なルーペホルダーです。(ルーペは別売です。)
New！ 小さなガラス・基板向けオプション
小型基板用スライドホルダー SSH-A 12,000円 (税込13,200円)
10mm以下サイズの基板をさらに小さくカットする場合に便利です。マグネット基板ガイドで挟んで使用します。
（マグネット基板ガイドは別売りです。）
2枚構成になっており、左側のツマミでスライドさせ、基板を挟みます。
基板を挟んだ状態で、さらにマグネット基板ガイドを目的の寸法位置に合わせて挟みます。右側の板幅が10mmなので、10+ターゲット寸法がスケールへの合わせ位置になります。
写真の場合、マグネット基板ガイドが15mm位置にセットしてあるため基板を5mm幅にカットすることができます。(写真はロッドを外した状態です。)

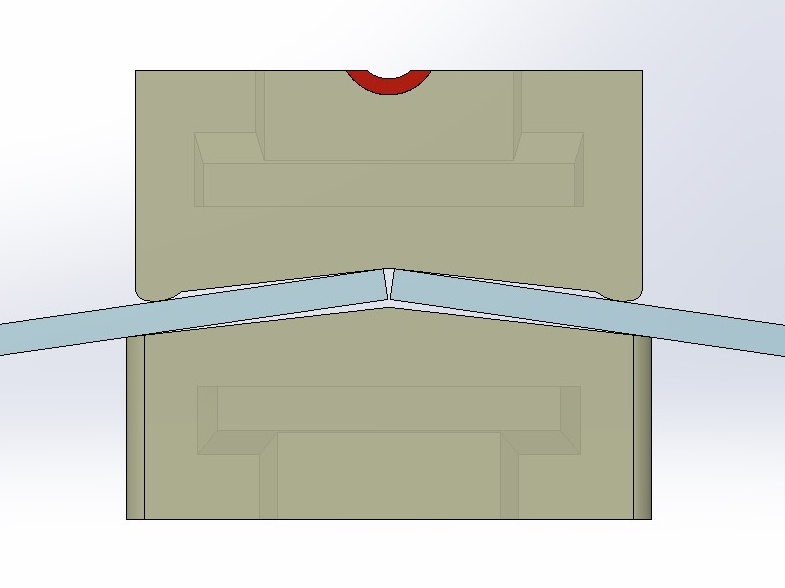

精密ブレーカー TSB 9,000円 (税込9,900円)
小さなガラスや基板を割る際に便利なピンセットタイプのブレーカーです。
手では割りづらかった10mm以下のカットも、簡単・きれいに割ることができます。
ピンセットタイプなので、直接持つことができないような基板もクリーンに割ることができます。
本体の赤い線に、アルタイルで付けたスクライブ線が上になるように合わせて挟みます。
割った後も基板を保持する形状をしており、落として表裏がわからなくなりません。
