刃の交換方法｜アステラテック

１

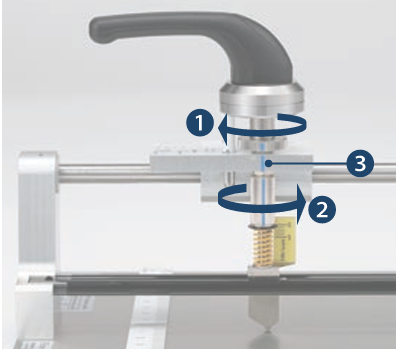

高さ調整ダイヤル❶とバネ圧調整ダイヤル❷を原点0まで戻します。
両方原点0に戻すと、各調整ダイヤルとスライドユニット❸の青線が
一直線に揃います。

２

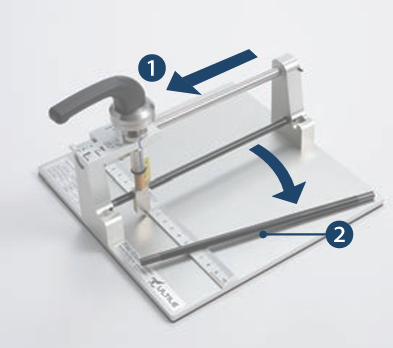

ホイールカッターの交換位置（❶の方向）までスライドユニットを移動し
ガイドロッド❷を取り外します。

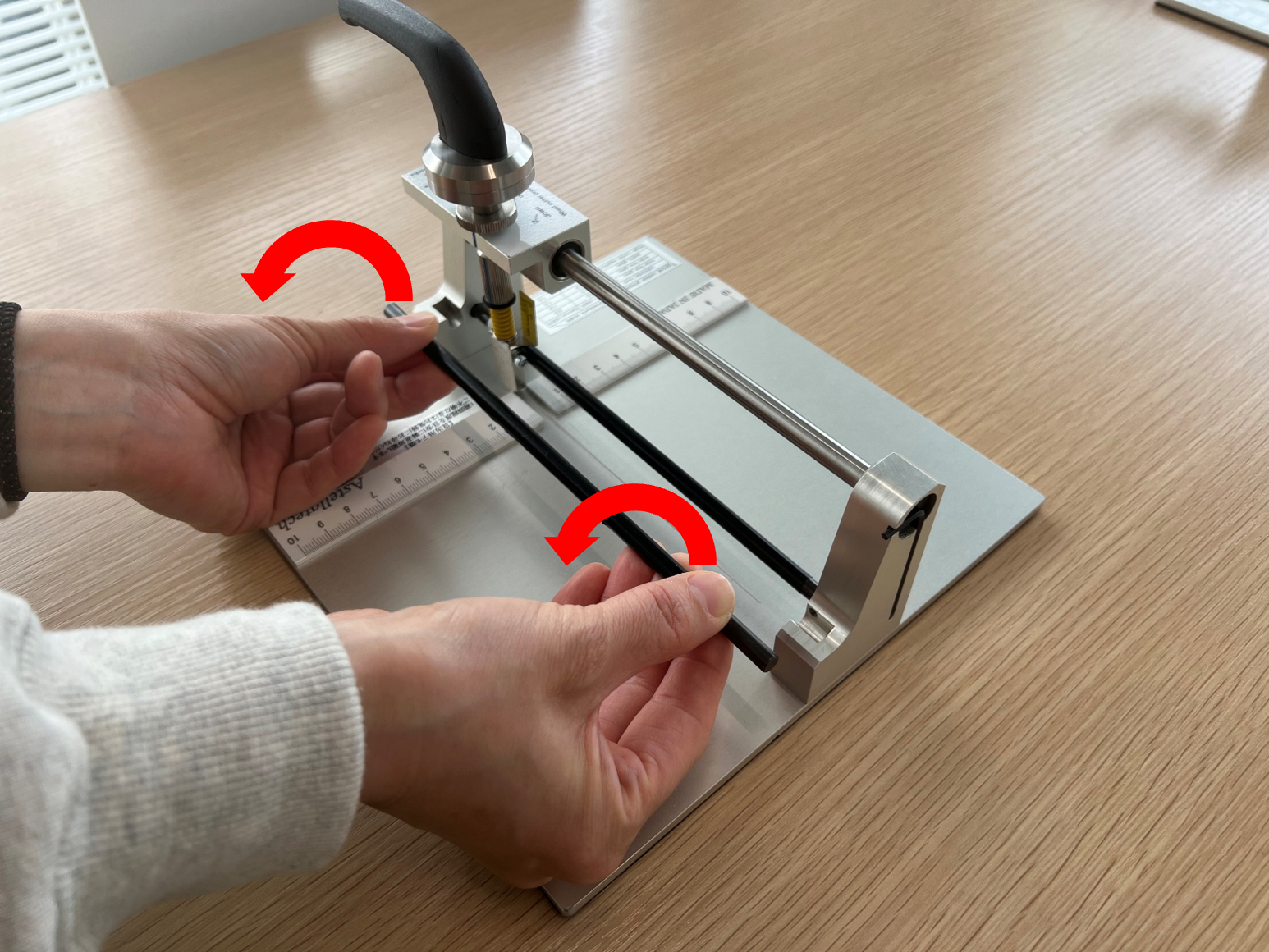

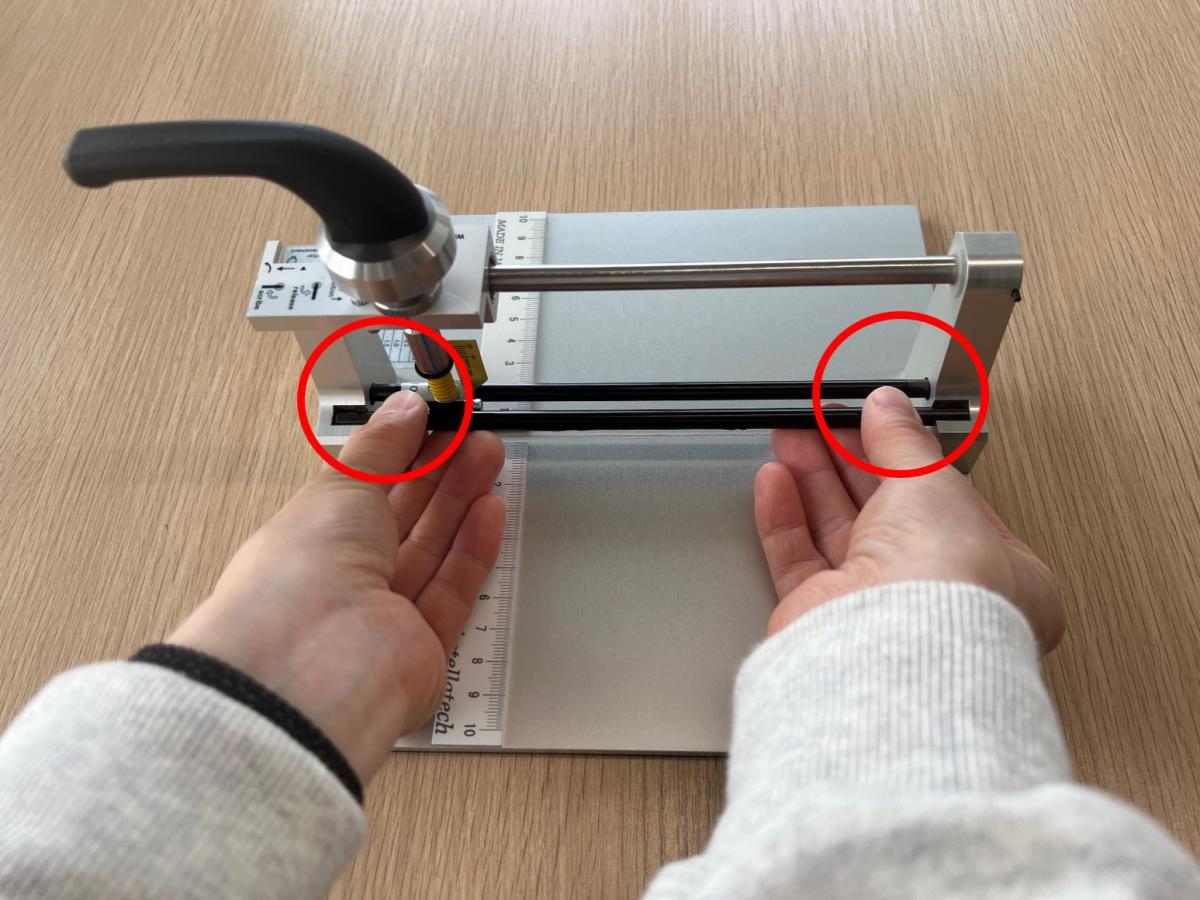

Tips ： ガイドロッドは両端に両手を添え、両手の持つ力を均等にして、
ゆっくり上に持ち上げながら取り外します。

３

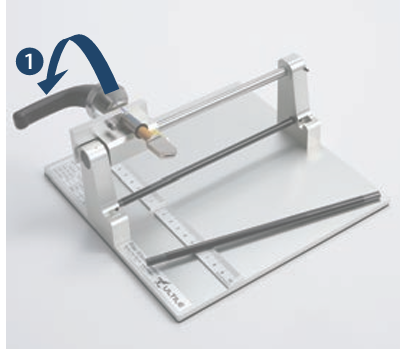

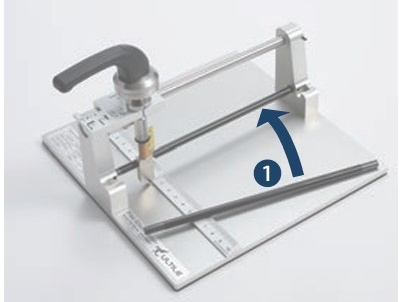

スライドユニットを左の方向❶に90°倒して横にします。

４

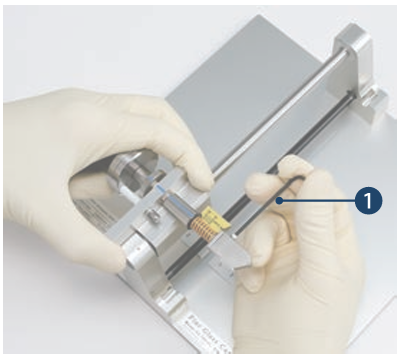

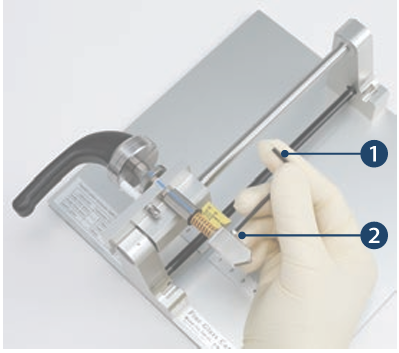

付属の六角レンチ❶でホイールカッターの固定ネジ❷を緩め、ホイールカッターを取り外します。

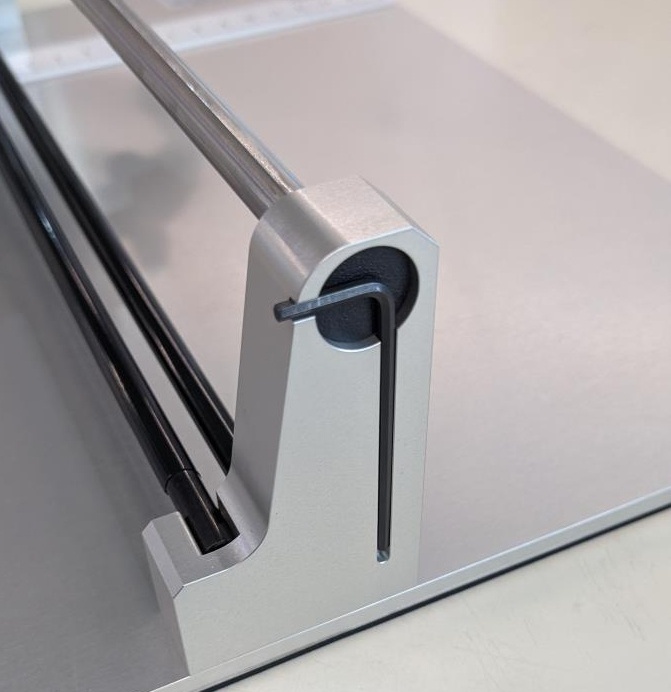

Tips ： 付属の六角レンチは製品奥側にマグネットで取り付いています。

１

ハンドルが左に飛び出さないよう軽く押さえてください。
ホイールカッターを軸に差し込んでください。
この状態で付属の六角レンチ❶で固定ネジを締めてください。

Tips ： 刃の高さ・圧力調整に不具合がある場合、刃の取付時に写真のようになっていることが多いです。

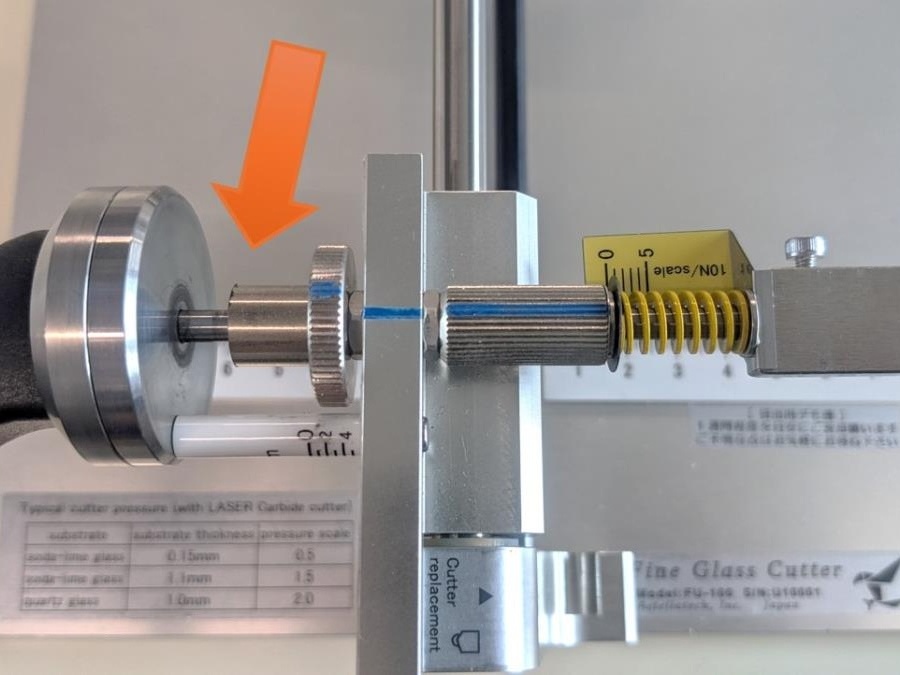

左）ハンドル根元に隙間がある

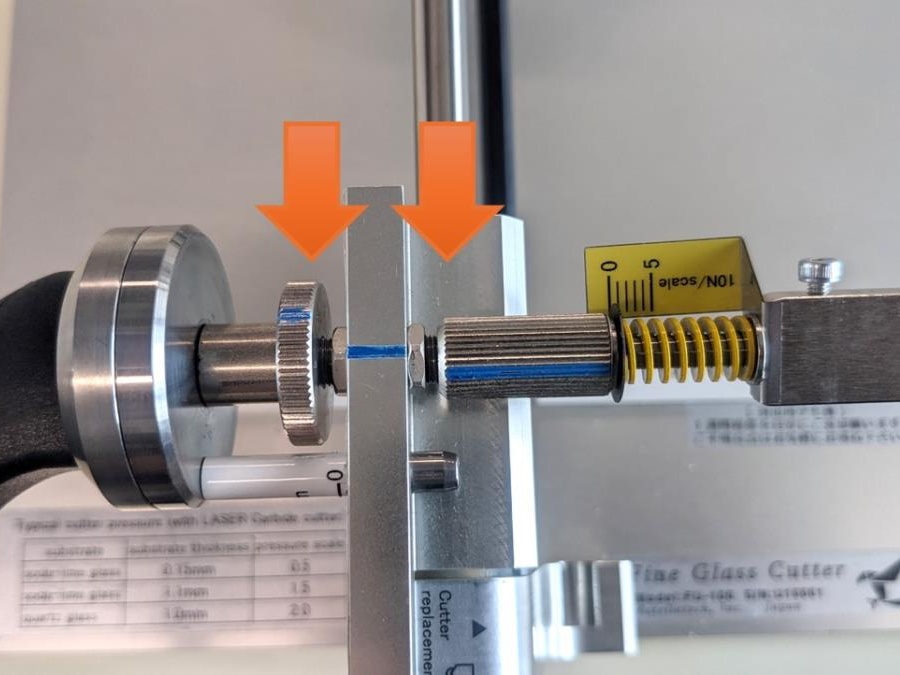

右）調節ダイヤルを戻さないまま刃を取り外し、取付してしまっている。

この場合、適切に圧力調整がされなかったり、刃がフリーになってしまい高さが上手く合わせられなくなります。

取付の際は、まず調整ダイヤルが両方ゼロ位置になっていることを確認します。(取り外しの手順１)

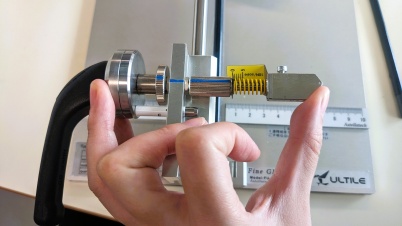

左のように刃とハンドルをバネに力がかからない程度の軽い力で固定した状態で、六角ネジを締めこみます。

ネジは緩いと刃が外れてしまいます。付属レンチの長手方向で締めてください。
（短手方向で締めこむと力がかかりすぎてしまい、締めすぎてしまいます。）

２

スライドユニットを元通りに立てて、ガイドロッド❶を取り付けます。
